환경건설사업Environmental Engineering
현장 조건을 반영한
환경시설 설계·공급
환경과 조건을 분석해 구조, 소재, 시공방법을 정합니다.

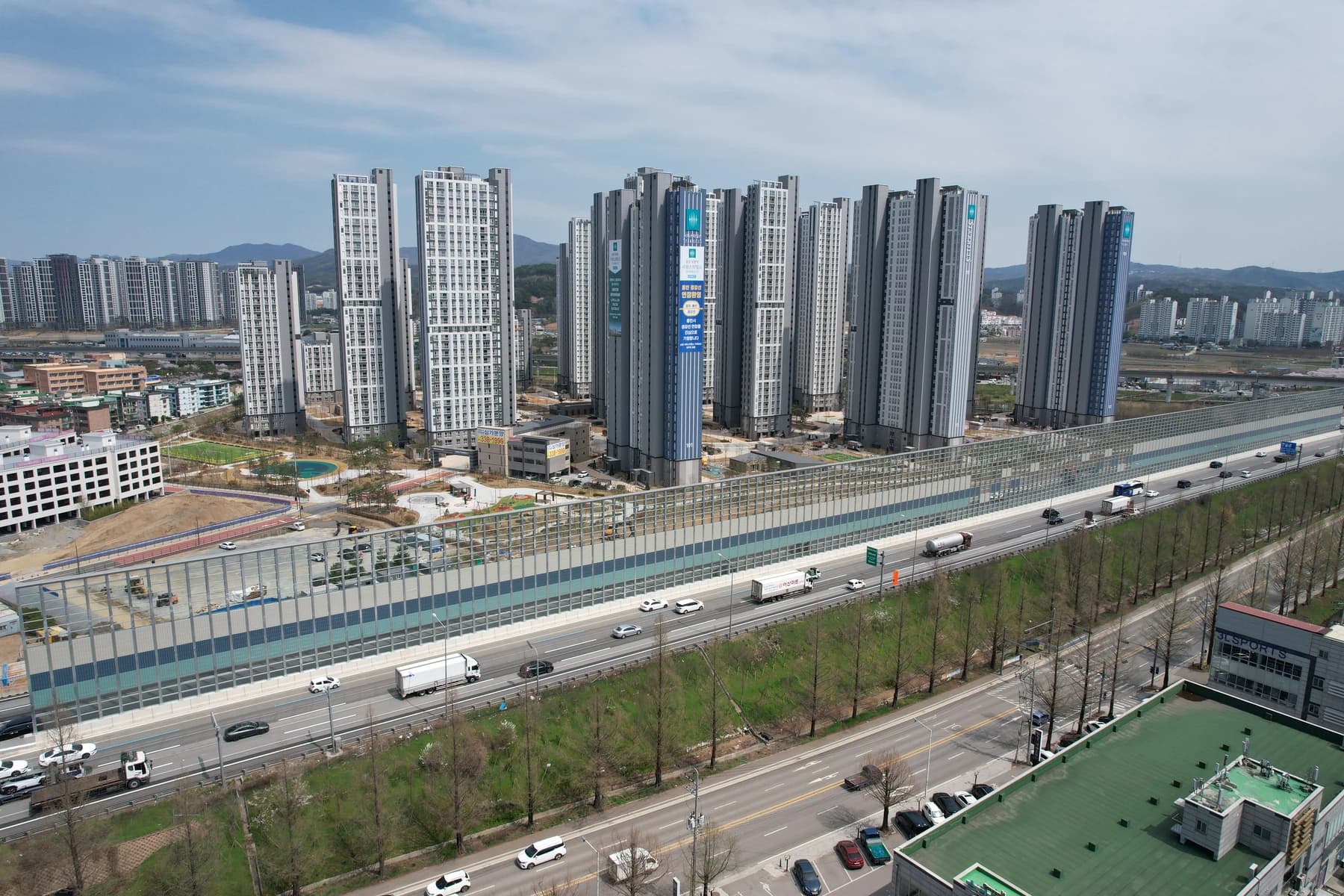

01 / Noise Control
방음솔루션
3차원 소음 예측 및 현장 조건 맞춤형 패널 설계
층별 소음도 예측
소음원 위치와 교통 조건, 지형·건물을 반영해 층별 소음도를 예측합니다.
회절·반사 영향
벽체 상단과 측면으로 돌아가는 회절음, 주변 건물의 반사 영향을 함께 고려합니다.
목표 소음도 기준
목표 소음도에 따라 벽체의 높이·연장과 흡음·차음 성능을 정합니다.
대책 적용 전
대책 적용 후
Acoustic Simulation
3차원 소음 예측 및 대안 비교
지형·건물과 소음원 조건을 반영해 방음 대책 전후의 소음 분포를 분석합니다. 지표면뿐 아니라 건물 입면과 층별 수음점을 함께 검토합니다.
- 입력 조건
- 교통·운행 조건, 소음원 위치, 지형, 건물과 수음점
- 비교 항목
- 시설 높이·연장·상부 형상별 소음 분포와 취약 구간
- 설계 반영
- 필요 구간의 형상 조정, 패널 구성과 접합 상세
설계 · 시공 · 유지관리
- 01
설계
흡음형·투명·복합형 패널과 방음터널 중 구간 조건에 맞는 형식을 정합니다. 반사 저감, 채광·조망과 차음 성능의 균형을 검토합니다.
- 02
구조·시공
풍하중에 맞춰 지주·기초를 검토하고, 패널 지지 방식과 접합부의 틈새를 정리합니다.
- 03
유지관리
흡음재 보호·배수·내후성과 오염 관리를 고려합니다. 부분 교체 방식과 방음터널의 환기·방재·점검 조건도 함께 검토합니다.

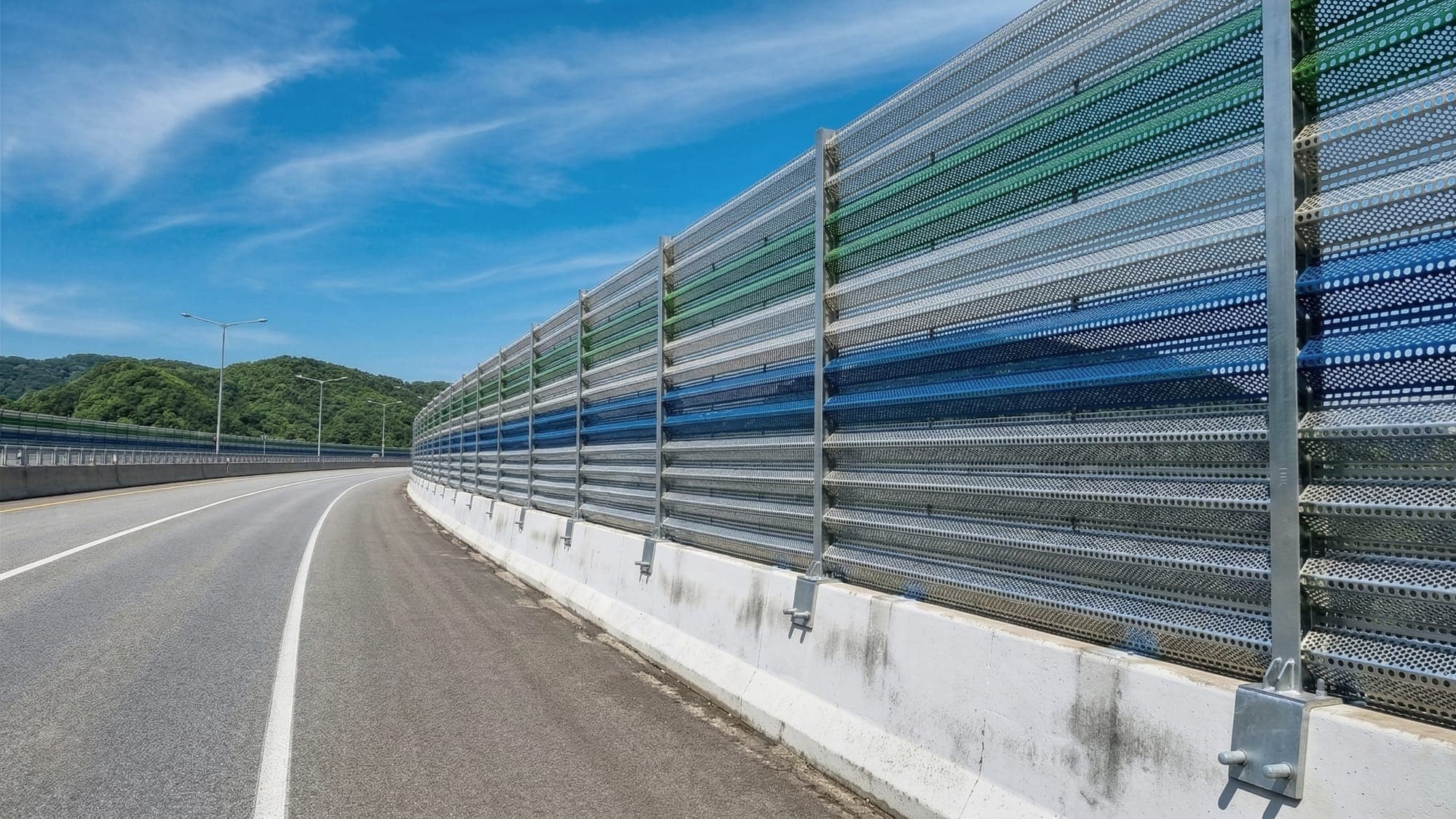

02 / Wind Control
방풍솔루션
CFD 풍환경 해석 기반의 다공성 방풍벽 설계
다공성 패널로 흐름 조절
통과 유동으로 풍속과 후면 재순환 영역을 검토하고, 개구율을 현장에 맞춥니다.
주풍향·지형 반영
주풍향과 지형, 보호 대상의 위치에 따라 패널 높이와 설치 위치를 조정합니다.
보호 대상 중심의 배치
교량 횡풍, 해안도로 돌풍, 항만 작업 구간 등 위험 위치를 기준으로 계획합니다.

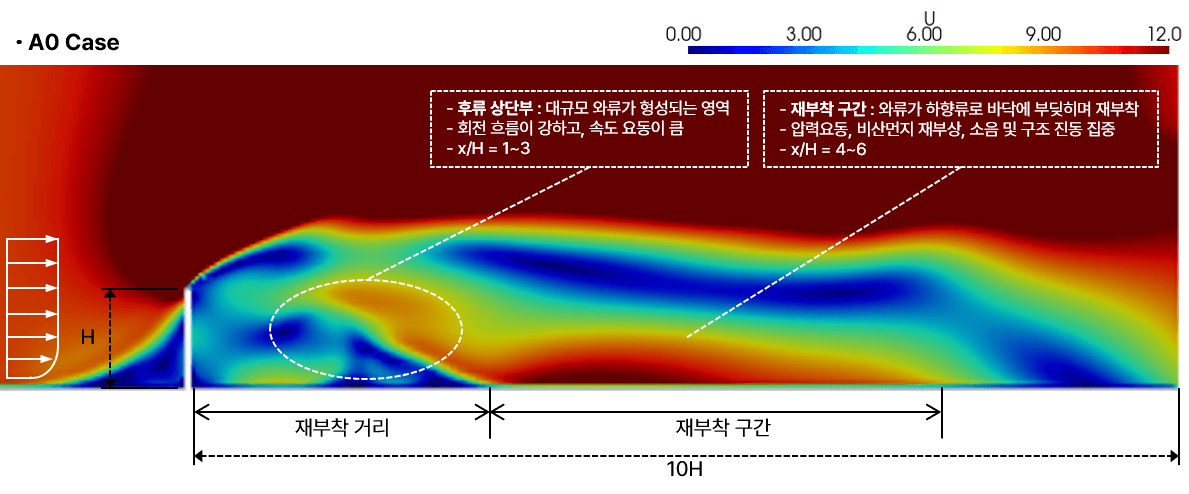

CFD Wind Flow Analysis
CFD 풍환경 해석
방풍벽 후면의 풍속 분포와 와류 형성, 재부착 구간을 확인하고 공극률·상단 유동제어장치·배치 조건을 함께 검토합니다.
- 풍환경 해석
- 풍향별 유입 조건과 주변 지형·건물을 반영한 흐름 검토
- 성능 판단
- 보호 구간의 풍속비, 난류·재순환 영역과 끝단 영향
- 구조 연계
- 공력 특성을 고려한 설계 하중과 지주·접합부 검토
설계 · 시공 · 유지관리
- 01
설계
교량·고가도로, 해안·항만, 산업·생활 공간 등 현장 유형별 횡풍·돌풍 조건에 맞춰 벽체를 배치하고 작업·보행 동선과 조정합니다.
- 02
구조·시공
교량 부착 조건과 기존 교량·옹벽의 내력을 확인해 접합과 기초 상세를 정합니다. 방호시설·점검 통로와의 간섭도 확인합니다.
- 03
유지관리
염분과 비말 노출에 맞춘 소재·표면 처리, 배수 및 체결부의 부식 관리를 계획합니다.

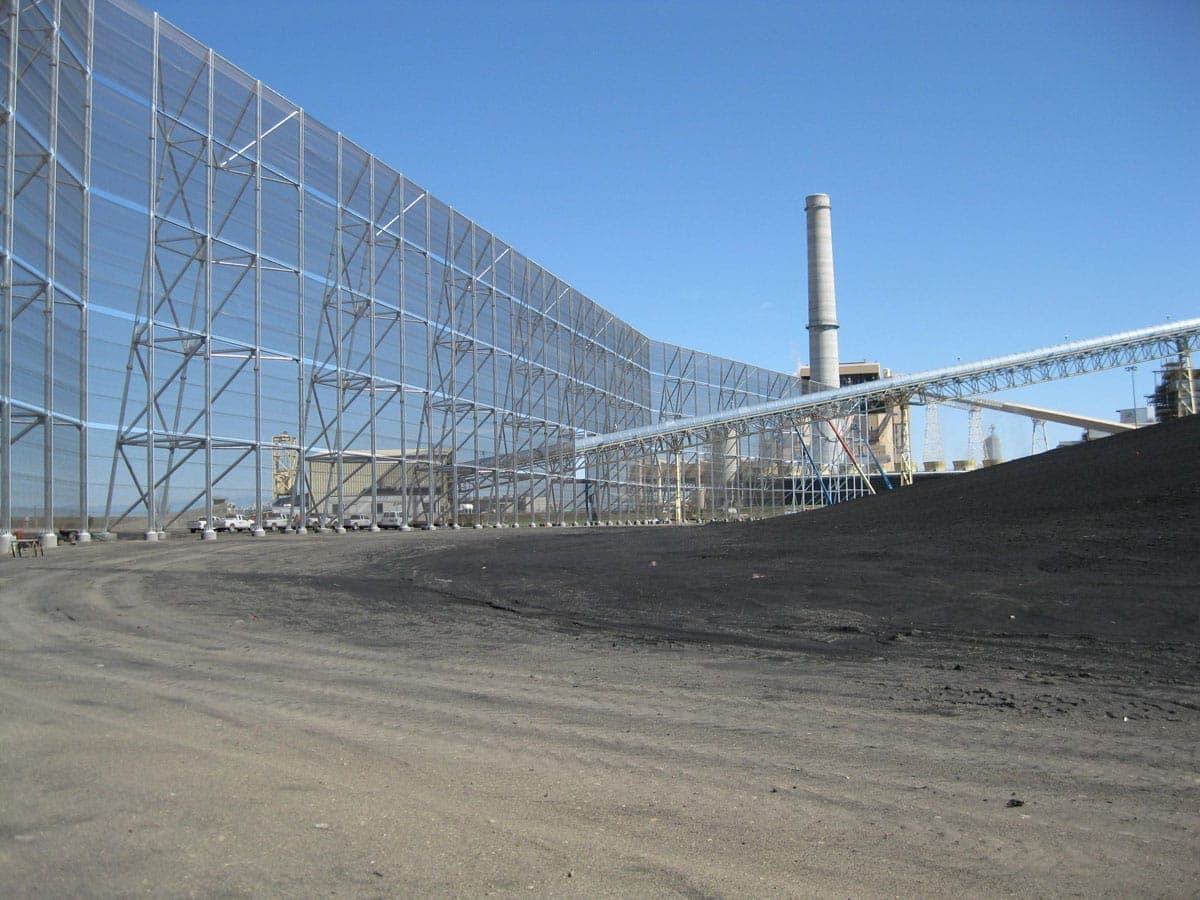

03 / Dust Control
방진솔루션
유동 분석 기반의 야적장 비산먼지 저감 설계
야적물 표면 풍속 저감
방진벽은 야적물에 작용하는 바람을 낮춰 비산먼지 발생을 줄이는 시설입니다.
발생원과 기류를 함께 분석
원료의 입도·함수 상태, 야적 높이와 풍향을 확인해 바람에 노출되는 구간을 파악합니다.
야적장 전체를 고려한 배치
벽체 높이와 야적물의 거리, 주풍향과 측면 유입을 연결해 보호 영역을 검토합니다.

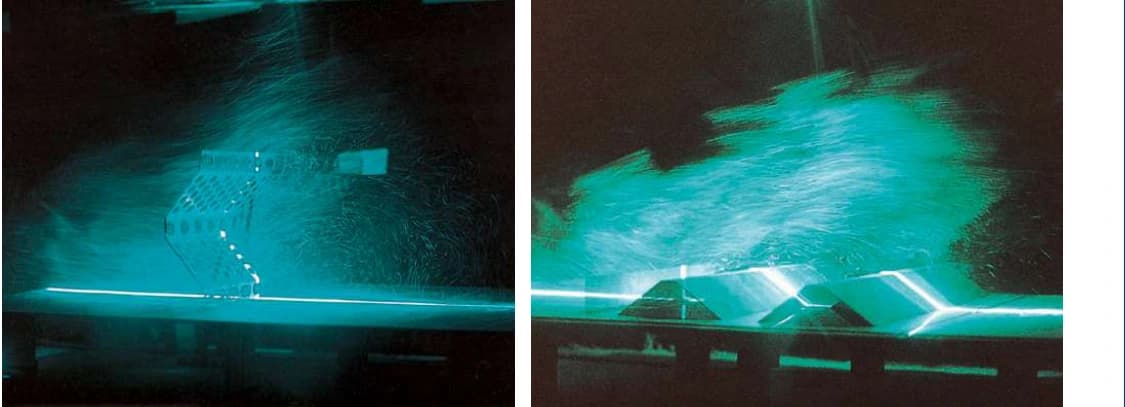

Flow Visualization
패널·야적장 주변의 유동 분석
패널을 통과하는 바람과 야적물 주변의 기류를 분석합니다. 원료의 특성, 야적 형상과 운영 방식을 함께 반영해 비산먼지 저감 계획을 구체화합니다.
- 현장 모델링
- 야적 높이·형상, 벽체 위치, 출입구와 주변 건물
- 유동 검토
- 야적면 부근 풍속, 측면·상부 유입과 후면 재순환
- 운영 반영
- 야적 한계 높이, 적재 위치, 하역·청소·점검 계획
설계 · 시공 · 유지관리
- 01
설계
개구율과 지주 간격, 풍하중을 함께 결정합니다. 야적면과 하역·이송부 등 공정별 발생 특성에 맞는 저감 방식을 조합합니다.
- 02
구조·시공
부지 경계와 지중 시설을 확인해 기초를 계획하고, 출입구·컨베이어·하역 동선과의 간섭을 줄입니다.
- 03
유지관리
패널의 퇴적·막힘, 부식과 체결부를 점검하고 세척·부분 교체가 가능한 공간을 확보합니다.

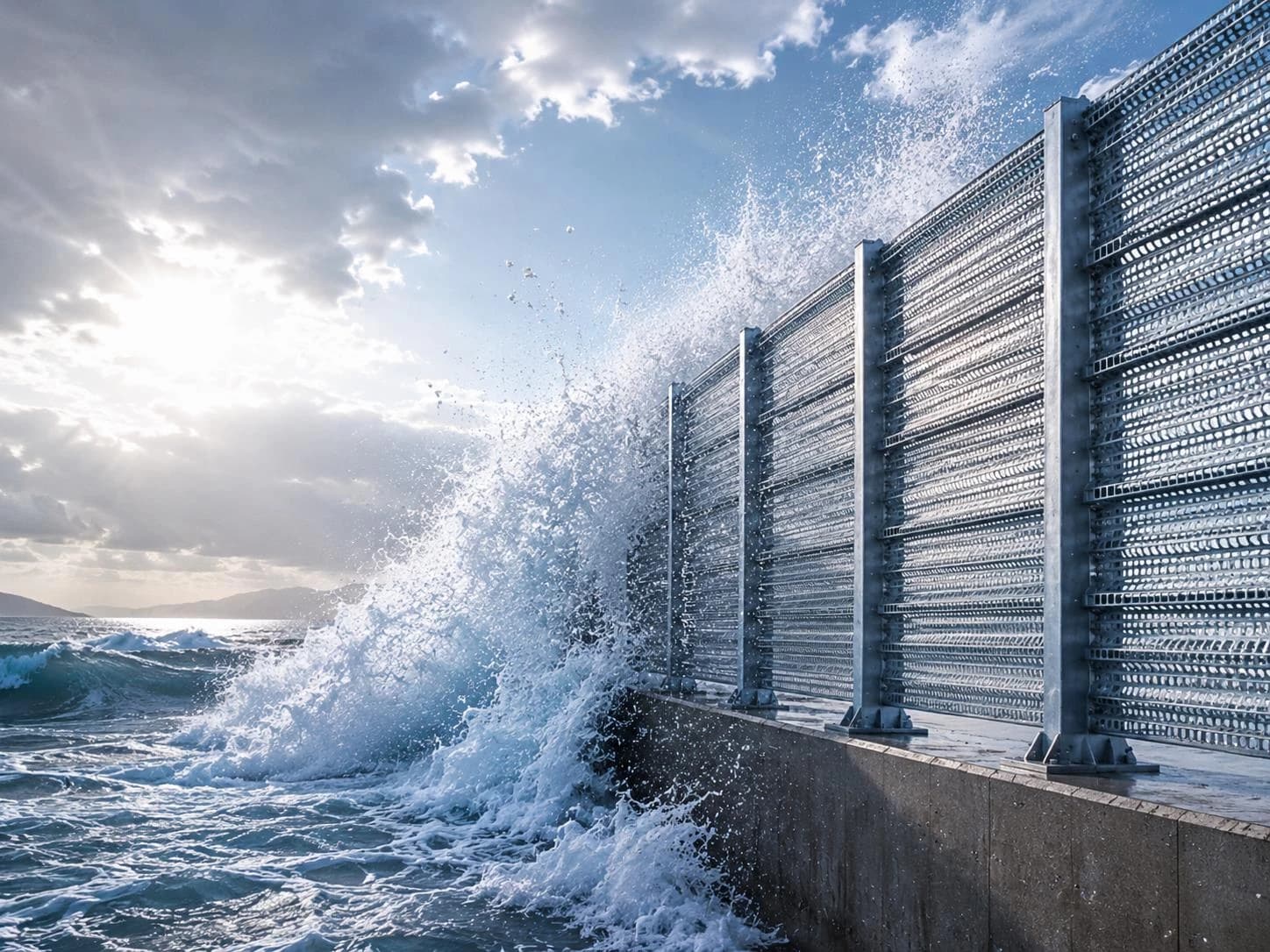

04 / Wave Control
방파솔루션
유공 방파판으로 월파와 배후 파랑을 저감
파고·주기·조위 조건
파고·주기·조위와 기존 호안 단면을 반영해 방파벽 높이와 형상을 정합니다.
월파 저감 목표
도로·보행로·항만 설비 등 보호 대상의 용도에 따라 월파 저감 목표를 정합니다.
패널 형상·작용 파력
패널의 높이·형상·개구율이 월파와 작용 하중에 미치는 영향을 함께 검토합니다.

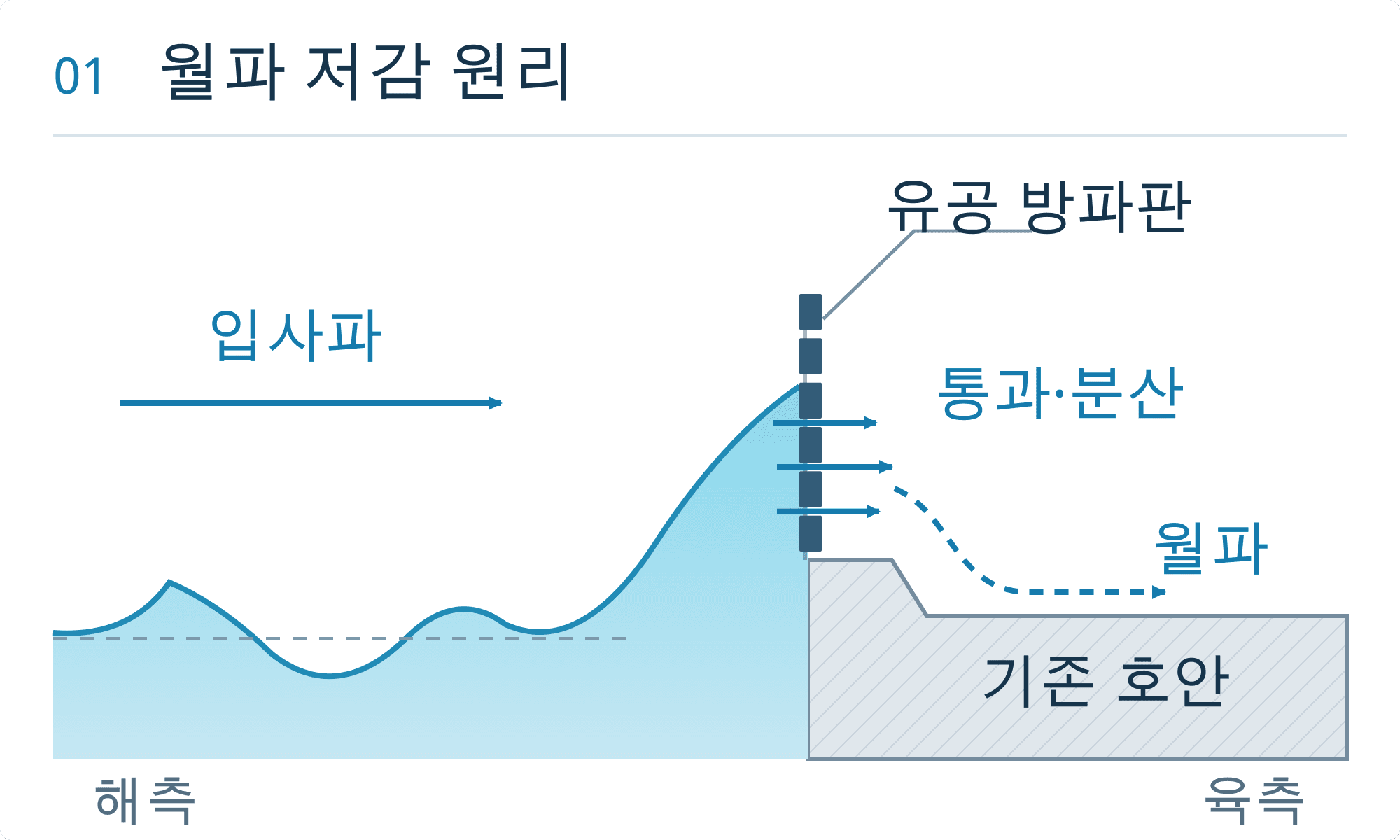

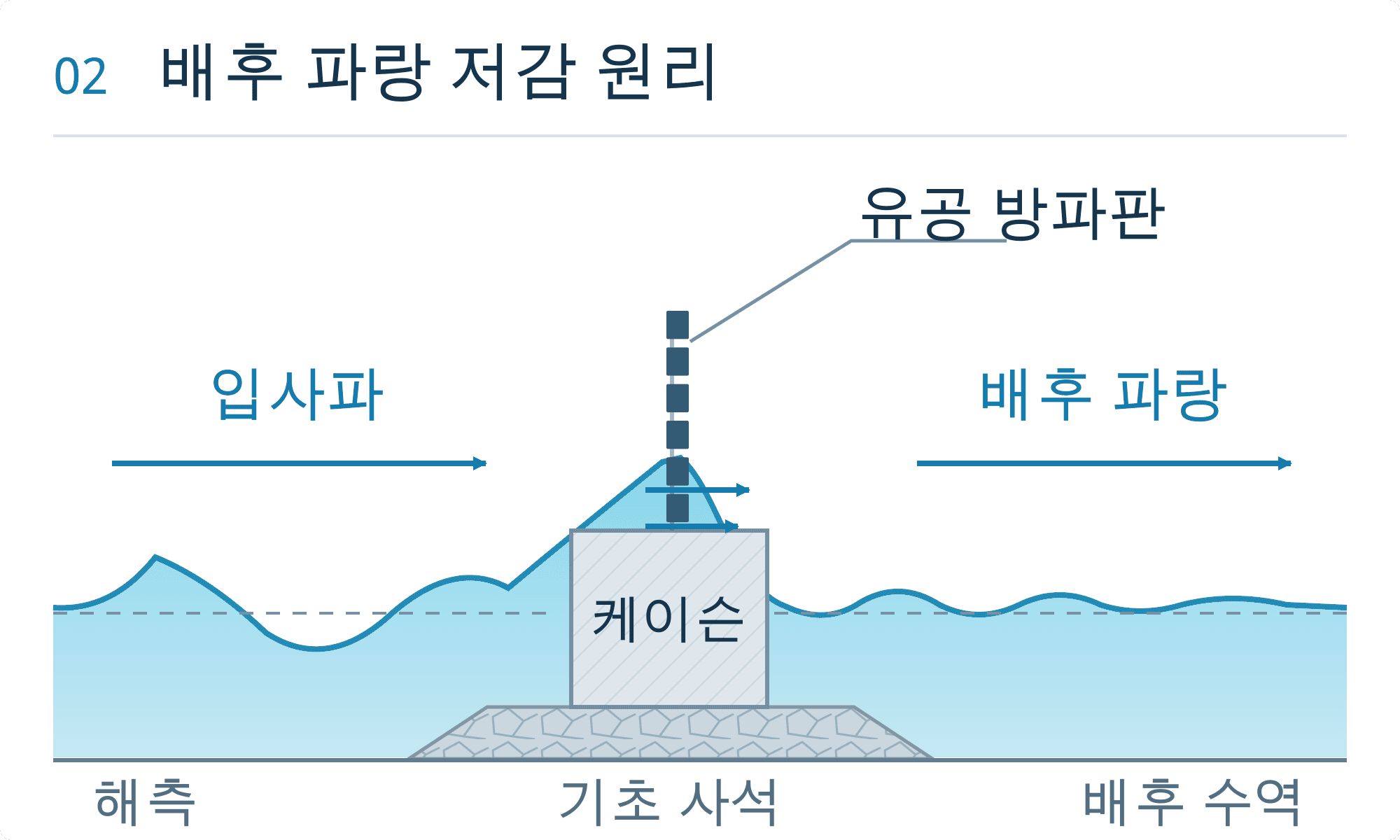

Wave Barrier System
유공 방파판의 파랑 저감 원리
유공 방파판을 통해 파랑 일부를 통과·분산시키고, 월파와 배후로 전달되는 파랑을 줄이도록 구성합니다. 호안 구간은 월파량을, 방파제 구간은 배후 파고와 수역의 정온성을 기준으로 형상과 설치 높이를 정합니다.
- 월파 검토
- 파고·주기·조위에 따른 월파량과 배후 시설의 영향
- 파랑 전달
- 패널 통과 흐름, 배후 파고와 수역의 정온성
- 구조 연계
- 패널 작용 파력, 지주·앵커 내력과 호안 접합부
설계 · 시공 · 유지관리
- 01
설계
해수 비말과 염분 노출을 고려해 소재·피복을 선정하고 이종 금속 접촉부의 부식도 검토합니다.
- 02
구조·시공
기존 콘크리트 상태와 앵커 정착 조건을 확인합니다. 조위·기상을 고려해 시공 가능한 시간과 공정을 정합니다.
- 03
유지관리
배후 배수와 점검 통로를 확보하고, 높은 파랑이 지나간 뒤 변형·균열·풀림을 확인합니다.

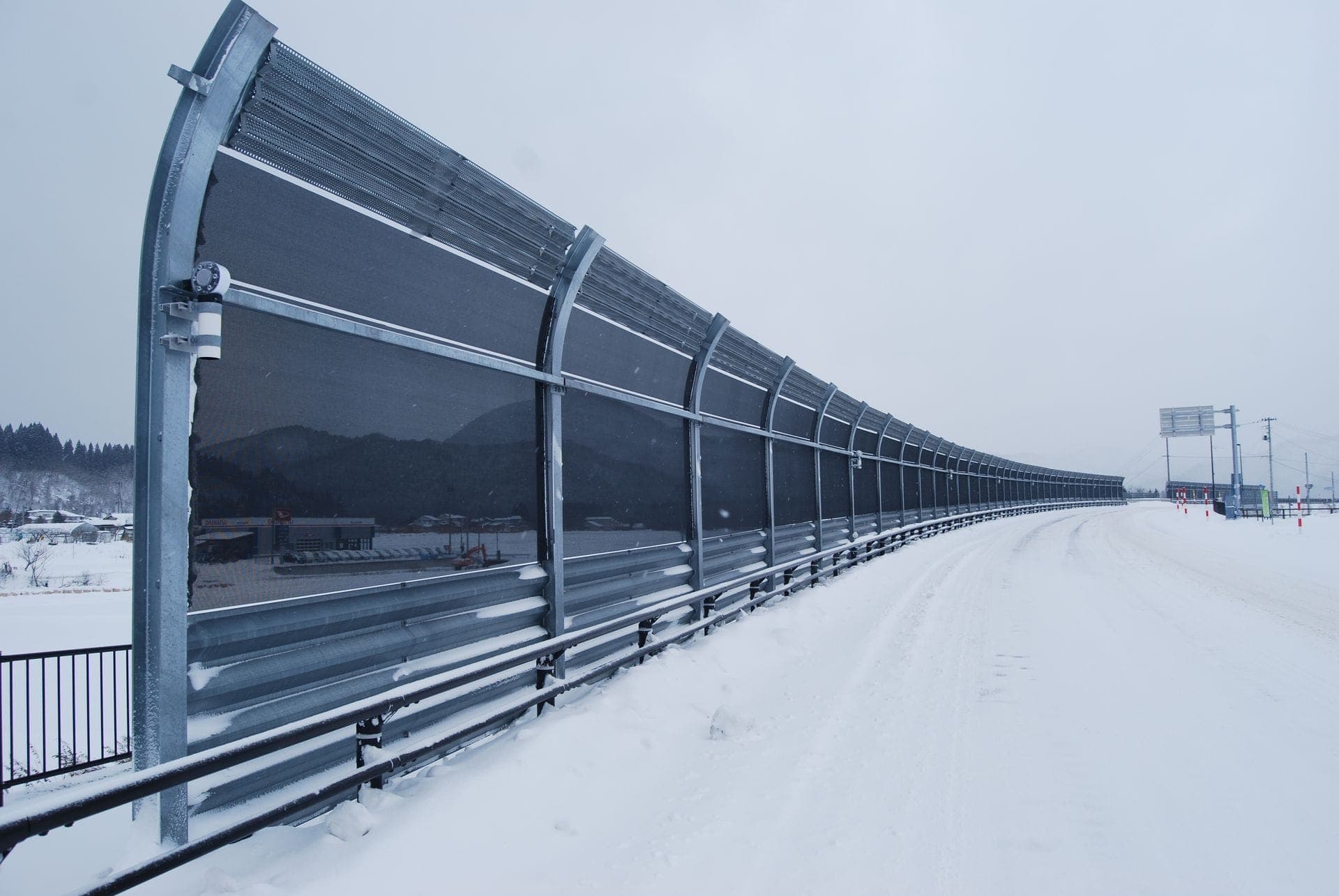

05 / Snow Control
방설솔루션
형상별 풍속 비교로 눈날림·시정 저하에 대응
비설 특성에 맞춘 계획
상습 눈날림 구간, 지형과 바람의 유입 방향을 확인해 설치 위치와 방설 형식을 선정합니다.
패널별 역할을 조합
상부·중간·하부의 유동 제어 기능을 구분하고, 도로 조건에 맞는 패널 구성을 검토합니다.
운전자 시야 확보
눈의 이동 방향과 퇴적 위치를 확인해 도로 시정 저하와 운전자 시야 간섭을 줄입니다.

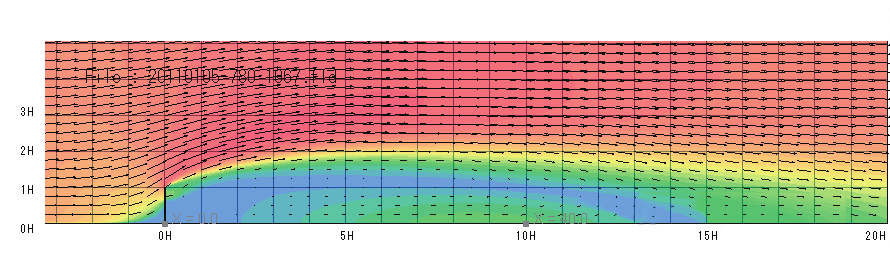

기존형 방설벽

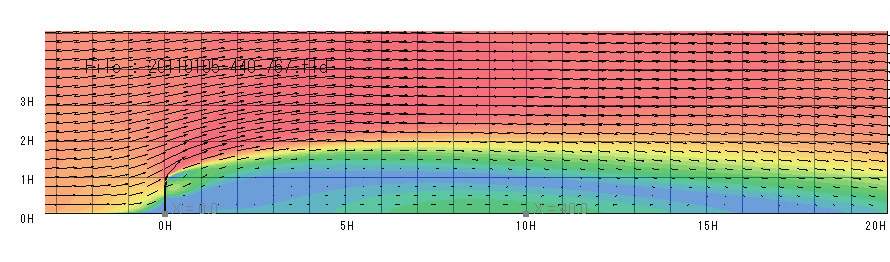

상부 유도판 적용형
Snow Wind Flow Simulation
방설벽 형상별 풍속 분포 비교
상부 유도판과 곡면 형상에 따른 기류 방향, 후면의 저풍속 영역을 비교합니다. 눈바람을 상부로 유도하는 형상과 도로 측 보호 범위를 검토합니다.
- 형상 비교
- 상부 유도판·곡면 형상에 따른 기류 방향과 풍속 분포
- 보호 범위
- 벽 높이 대비 후면 거리, 도로 위치와 시정 확보 구간
- 현장 적용
- 겨울철 풍향·비설 조건, 적설 공간과 제설 동선 반영
설계 · 시공 · 유지관리
- 01
설계
눈을 쌓이게 하거나 흐름을 유도하는 방식 등 현장에 맞는 형식을 검토합니다. 부지와 도로의 이격 조건이 중요합니다.
- 02
구조·시공
풍하중과 적설·동결 조건, 제설제 노출을 고려하고 지주·기초·체결부 및 방식 사양을 정합니다.
- 03
유지관리
겨울 전 체결·부식·패널 손상을 확인하고, 운영 중 적설로 기능이 제한되는 부분과 제설 공간을 관리합니다.
